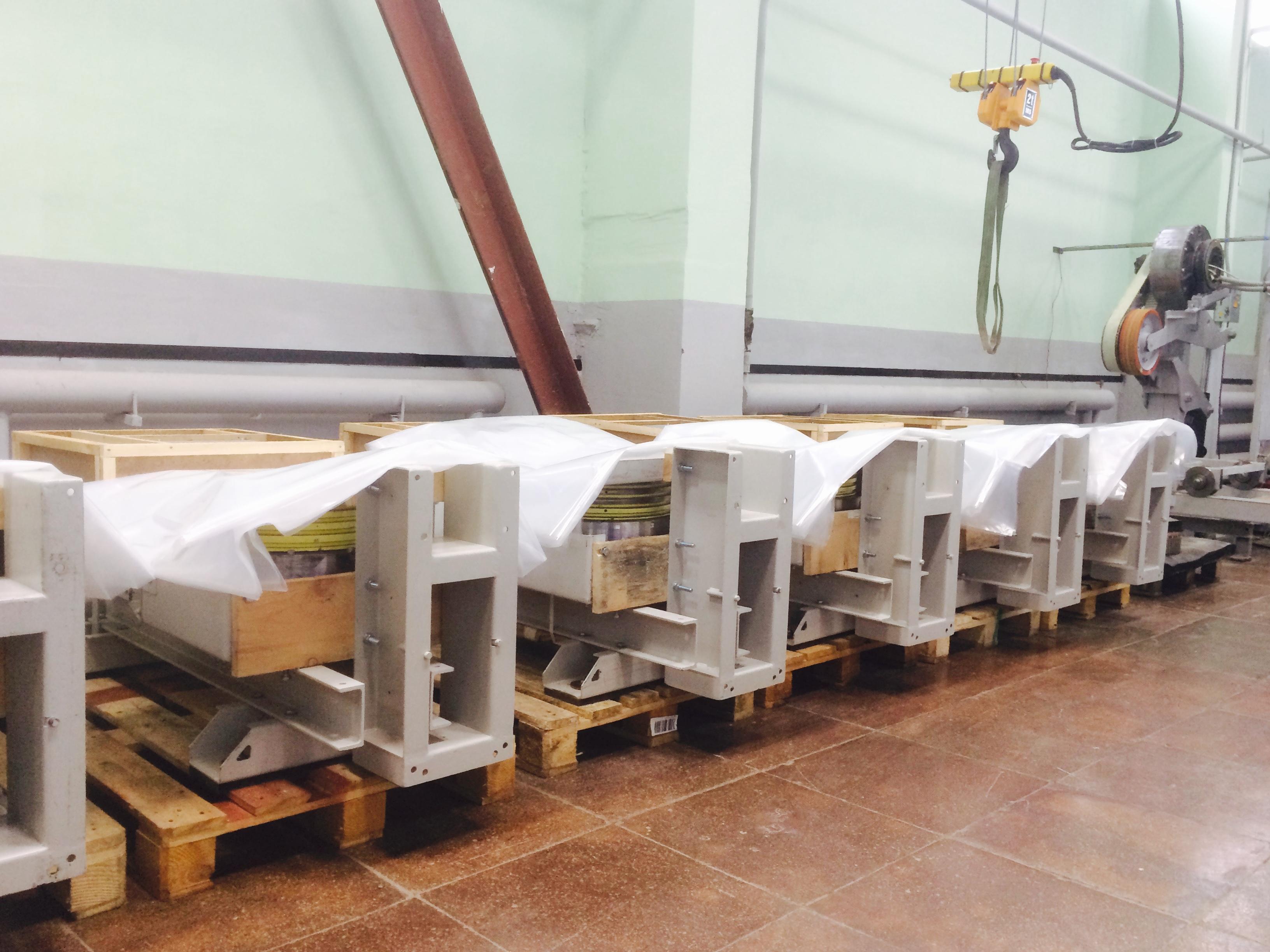

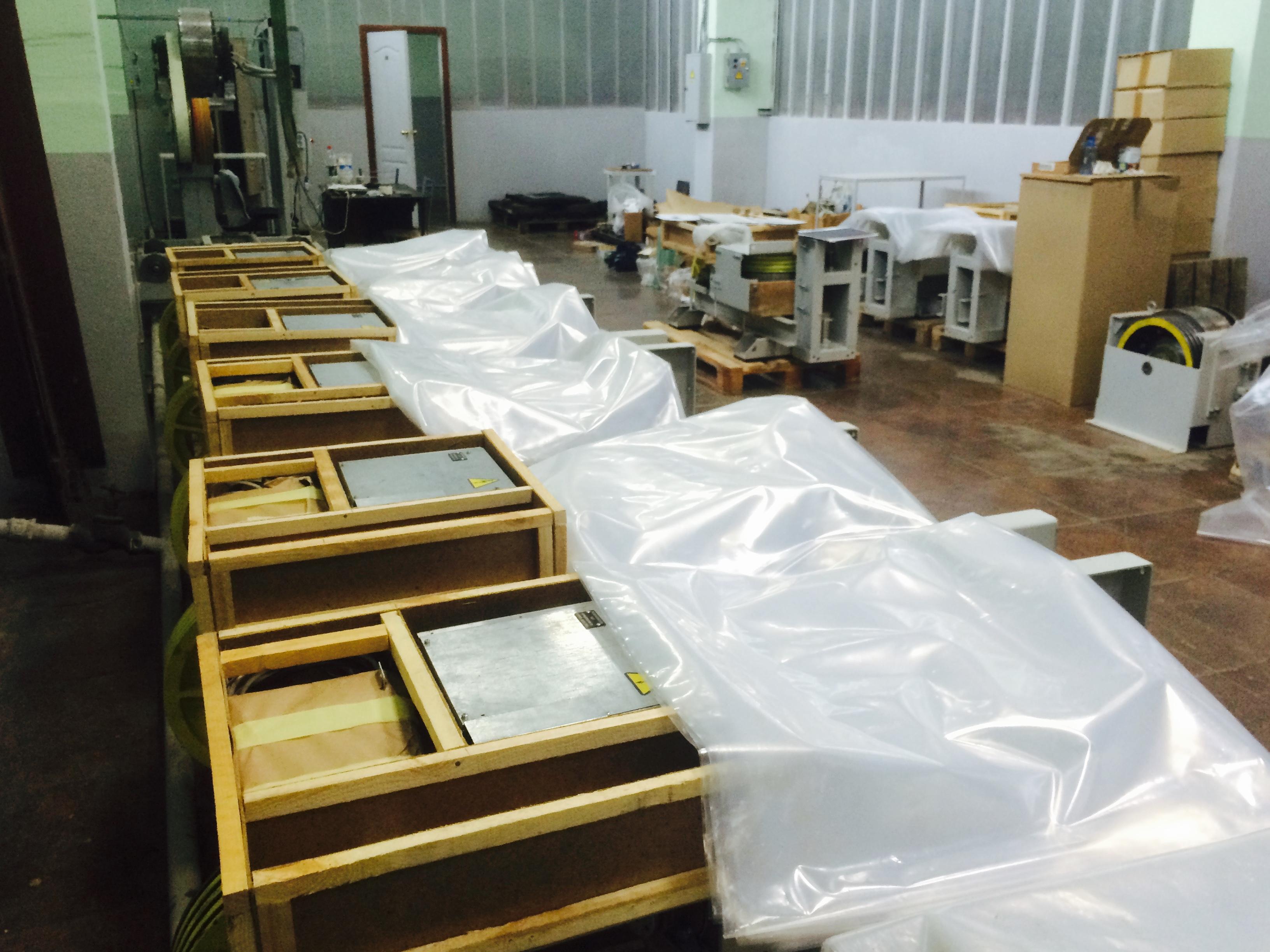

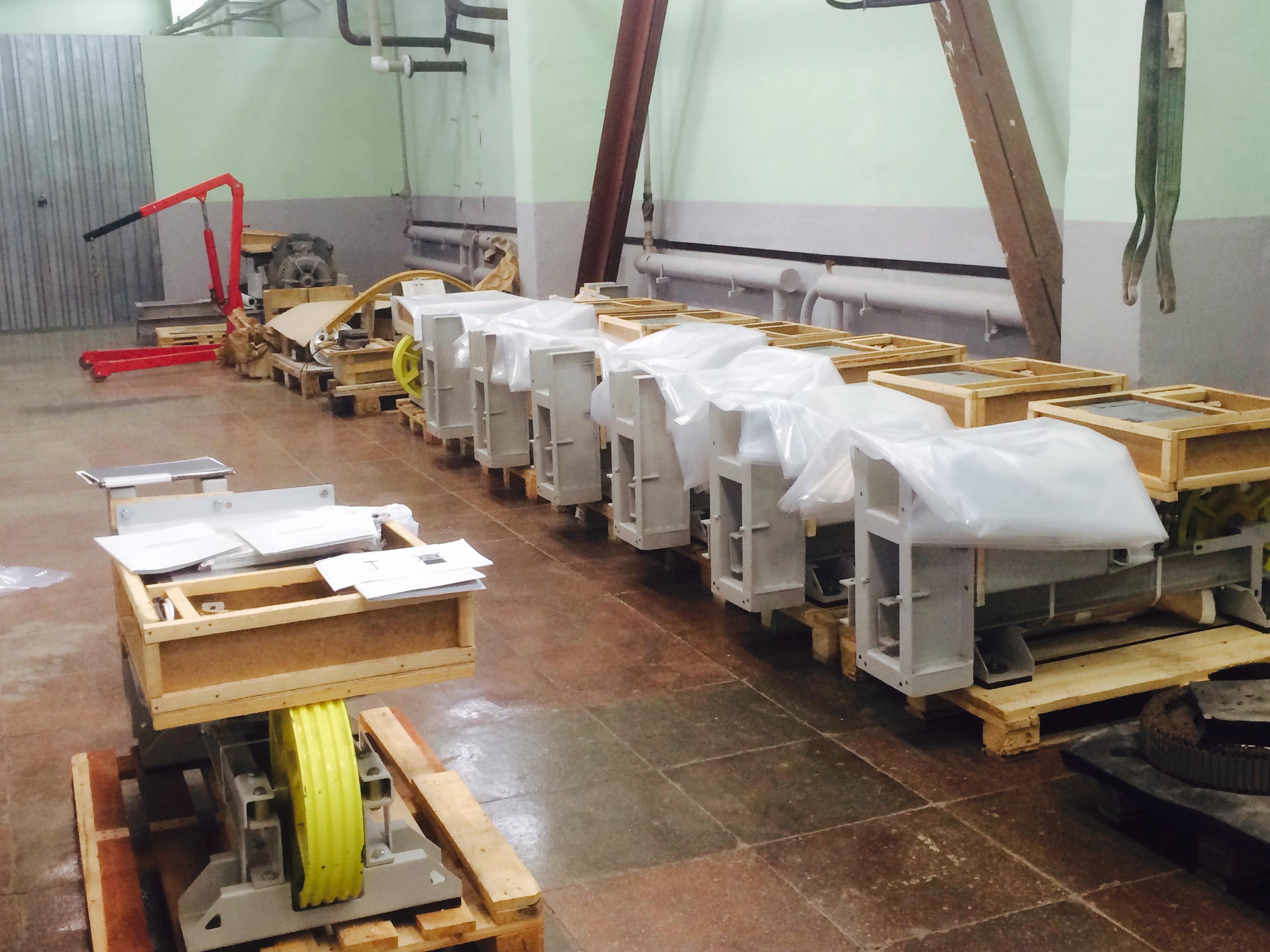

Безредукторные лифтовые лебёдки c синхронным эл. двигателем

  На базе синхронного электродвигателя осуществляется выпуск безредукторных лебедок с частотнорегулируемым электроприводом, подключаемых к сети переменного тока через преобразователь частоты, для лифтов грузоподъемностью 400, 630,1000 кг, со скоростью движения 1-1/6 м/сек., они работают с любыми современными станциями управления: «НКУ», «УЛ», «СОЮЗ», «УКЛ» и т.д., кроме релейнх. Лебедки включают синхронный электродвигатель с постоянными магнитами, преобразователь частоты, датчик обратной связи, барабанные тормоза нормально-замкнутого типа, устройство для аварийного перемещения кабины и противовеса, канатоведущий шкив, раму. Они соответствуют требованиям  ТР ТС 011/2011, имеют сертификаты соответствия и разрешения на применение.



Безредукторные лебедки обеспечивают:



- снижение необходимой мощности электродвигателя в 1,4÷1,6 раза

- снижение величины токов:

1) номинально в 1,4÷1,6 раза;

2) пускового в 1,7÷2,5 раза;

- снижение потребления лифтом электроэнергии в 1,5÷2,0 раза

- снижение уровня шума в 1,2÷1,5 раза

Лебедки предназначены для установки в машинном помещении или в шахте лифта и обеспечивают работу лифтов со следующими кинематическими схемами:

400 кг×1,0 м/с – с кратностью подвеса кабины и противовеса 1:1

1000 кг× 1,0 м/с — с кратностью подвеса кабины и противовеса 1:2

В стадии освоения лебедки со скоростью движения 4,0 м/с..

   Особенностью синхронных безредукторных приводов на постоянных магнитах является экономичность.

  Оборудование соответствует Федеральному Закону №261 «Об энергосбережении и о повышении энергетической эффективности Российской Федерации» вступившим в силу с 10.01.2014г. Класс энергетической эффективности – «5».

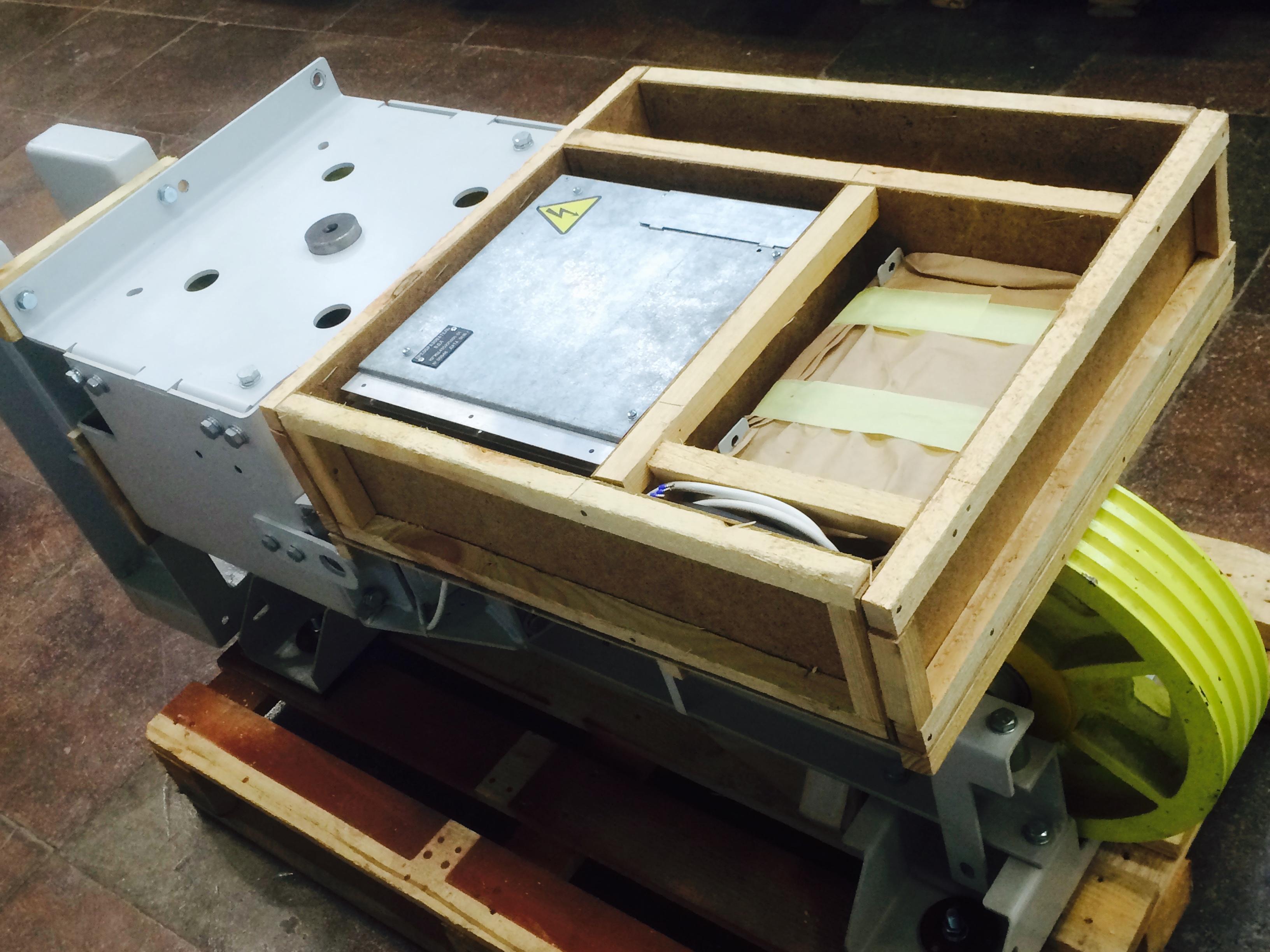

   Привод состоит из синхронного электродвигателя на постоянных магнитах и встроенного преобразователя (ПВДЛ). Канатоведущий шкиф выполнен с обхватом 270°.

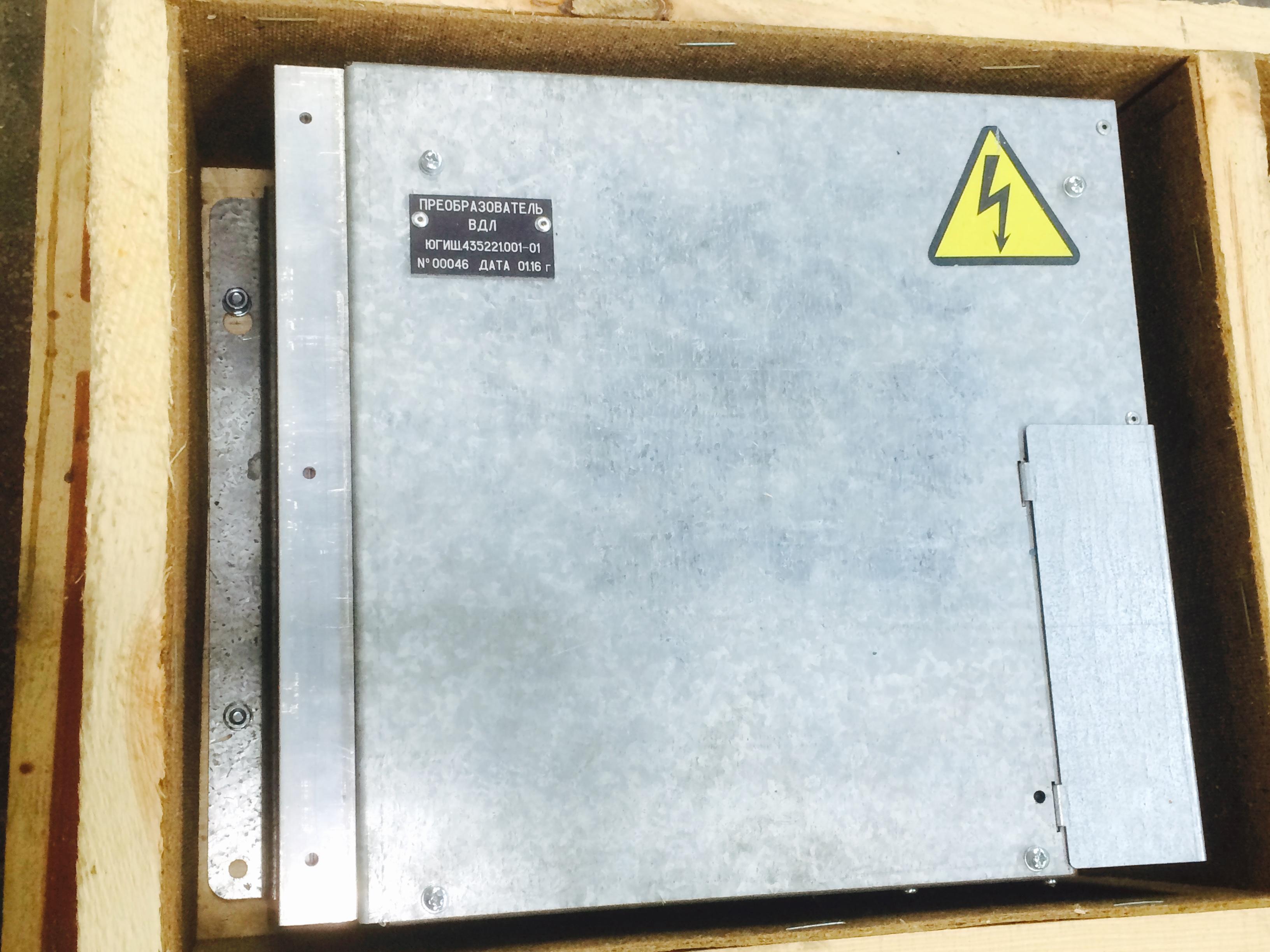

       Встроенный преобразователь (ПВДЛ) выполняет функции силовых цепей 380В., что значительно влияет на уменьшение стоимости станции.

       Во втором квартале 2015г. планируется выпуск встроенного преобразователя (ПВДЛ), который заменит применяемые в лифтах частотники и шкафы управления (ШЛК).

      Поставка безредукторных приводов на постоянных магнитах будет осуществляться на лифтостроительные заводы и эксплуатирующие организации с целью плановой замены лебедок.

      Цены на 10-15% ниже рыночных цен заводов.

      Срок окупаемости пять лет.

Технические характеристики безредукторного синхронного электропривода лифта:

1. Грузоподъёмность- 400кг.;

2. Скорость- 1-1,6м/с.;

3. Электродвигатель- ДБЛ 480-1000;

4. Первичное питание электропривода лебёдки- 380В. 50Гц.;

5. мощность эл. двигателя- 5 кВт.;

6. Момент при n=60 об./мин. (не менее):

  — номинальный момент- 400 Н*м;

  — пусковой момент за время не более 1 минуты 600 Н*м;

8. Уровень шума, не более 50 Дба;

9. Размеры:

  — электродвигатель ф- 488*398 мм.;

  — преобразователь 226*300*195 мм.;

10. Масса:

  — электродвигатель – 90кг;

  — преобразователь- 8кг.;

11. Климатическое исполнение по ГОСТ 15150 УХЛ категории размещения- 4. По стойкости к механическим воздействиям должен соответствовать классифицированной группе- М3. По ГОСТу 17516.1. По защищённости от проникновения внутрь твёрдых предметов IP по ГОСТ 14254.

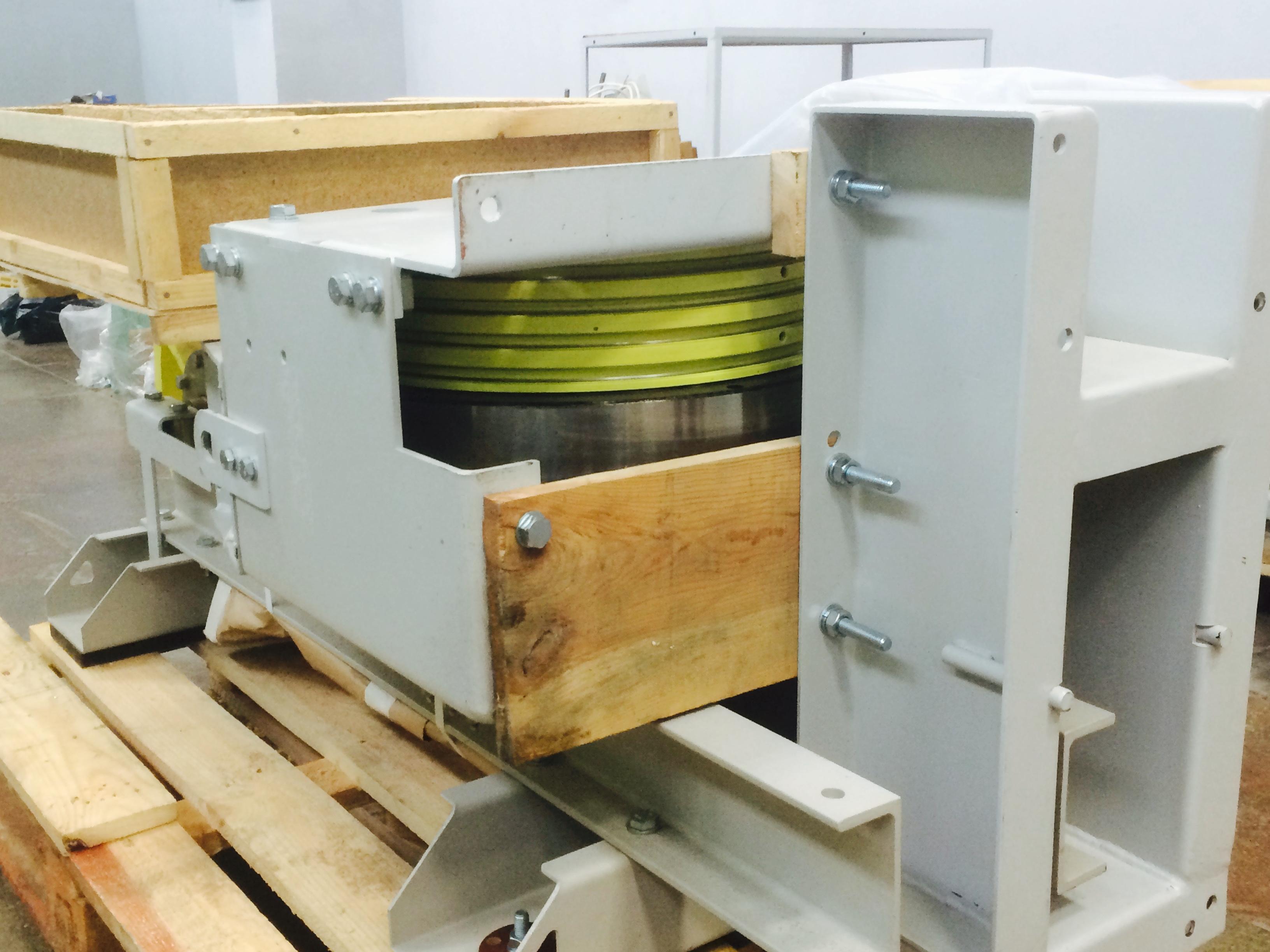

12. Угол обхвата каната ведущего шкифа (КВШ) 2700, диаметр КВШ- 420мм., запасовка тросов- «Петля», диаметр используемого троса- 10,5мм.(3 нити);

13. ПВ-50%, 120 пусков в час.
